冷擠壓套筒連接技術(shù)憑借其強(qiáng)度高、施工便捷、無(wú)明火作業(yè)等優(yōu)勢(shì)，是大直徑帶肋鋼筋機(jī)械連接的主流方案之一。然而，實(shí)際施工中，關(guān)于冷擠壓套筒的標(biāo)準(zhǔn)擠壓道數(shù)、壓痕參數(shù)及質(zhì)量驗(yàn)收要求，常常存在疑問(wèn)。本文圍繞“16～40mm鋼筋套筒冷擠壓連接”梳理相關(guān)規(guī)范和實(shí)操要點(diǎn)，為現(xiàn)場(chǎng)施工人員、采購(gòu)方以及監(jiān)理提供參考。

一、冷擠壓套筒連接技術(shù)的原理

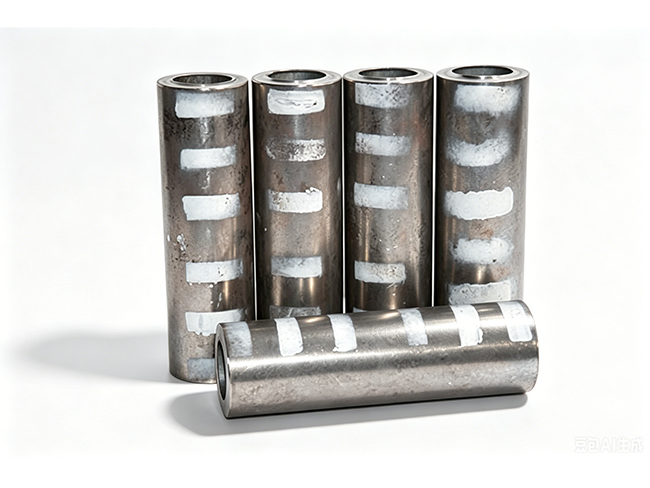

冷擠壓套筒（又稱鋼筋套筒、鋼筋冷擠壓連接套筒）是將待連接帶肋鋼筋端頭插入專用鋼套筒，借助擠壓機(jī)對(duì)套筒施加徑向或者軸向壓力，使其產(chǎn)生塑性變形，從而與鋼筋肋紋形成緊密的機(jī)械咬合，實(shí)現(xiàn)傳力可靠的連接。

相較于焊接和螺紋連接，冷擠壓套筒具有以下突出優(yōu)點(diǎn)：

• 接頭強(qiáng)度高，抗拉強(qiáng)度可達(dá)到或超過(guò)鋼筋母材實(shí)測(cè)抗拉強(qiáng)度；

• 施工不受氣候影響，作業(yè)速度快；

• 無(wú)明火、無(wú)煙塵，適用于防火要求高的場(chǎng)所；

• 對(duì)鋼筋端部無(wú)需預(yù)先加工螺紋，操作簡(jiǎn)便。

二、冷擠壓套筒標(biāo)準(zhǔn)擠壓道數(shù)的確定原則

冷擠壓套筒的擠壓道數(shù)并非固定不變，而是依據(jù)鋼筋直徑、套筒幾何尺寸、材質(zhì)性能及設(shè)計(jì)要求的接頭等級(jí)綜合確定。工程中應(yīng)按照鋼筋套筒廠家提供的型式檢驗(yàn)報(bào)告和工藝參數(shù)執(zhí)行。根據(jù)行業(yè)通用技術(shù)資料，常見(jiàn)規(guī)格冷擠壓套筒的擠壓道數(shù)參考值如下：

實(shí)際施工應(yīng)以冷擠壓套筒型式檢驗(yàn)報(bào)告標(biāo)注的道數(shù)和壓力為準(zhǔn)。例如，Φ25鋼筋套筒擠壓時(shí)，系統(tǒng)壓力宜控制在40 MPa，每端壓痕不少于3道；Φ32鋼筋套筒每端應(yīng)壓6道壓痕。

影響擠壓道數(shù)的關(guān)鍵因素

• 鋼筋直徑：直徑越大，所需壓痕道數(shù)越多，以確保足夠的咬合面積和錨固能力。

• 套筒壁厚與材質(zhì)：壁厚較大或強(qiáng)度較高的套筒，需增加道數(shù)或提高擠壓力。

• 接頭性能等級(jí)：Ⅰ級(jí)接頭或抗震設(shè)計(jì)要求時(shí)，通常加密道數(shù)并加強(qiáng)質(zhì)量控制。

• 擠壓設(shè)備能力：不同型號(hào)擠壓機(jī)的額定壓力和活塞行程也會(huì)影響道數(shù)設(shè)定。

三、16～40mm鋼筋壓痕規(guī)范詳細(xì)要求

壓痕質(zhì)量是評(píng)判冷擠壓套筒連接合格與否的直接指標(biāo)。根據(jù)《鋼筋機(jī)械連接技術(shù)規(guī)程》（JGJ 107）及配套標(biāo)準(zhǔn)，對(duì)16～40mm鋼筋套筒的壓痕提出以下量化規(guī)范：

1. 壓痕分布與施壓順序

• 壓痕應(yīng)沿冷擠壓套筒表面均勻分布，相鄰壓痕中心距不應(yīng)小于3 mm。

• 擠壓從套筒中部開(kāi)始，逐道向兩端對(duì)稱推進(jìn)。

2. 壓痕尺寸控制

• 壓痕深度須使用卡尺或環(huán)規(guī)檢測(cè)，壓痕處套筒最小外徑應(yīng)滿足規(guī)定的上下限。

• 典型控制指標(biāo)：壓痕寬度一般為12 mm（允許偏差±1 mm），壓痕間距為4 mm（允許偏差±1.5 mm）。

• 對(duì)于Φ25鋼筋套筒，壓痕后最小直徑應(yīng)控制在37～39 mm范圍內(nèi)，超出該區(qū)間即為不合格。

3. 擠壓力與終壓控制

• 擠壓操作時(shí)，系統(tǒng)油壓宜穩(wěn)定在45～50 MPa（具體以設(shè)備標(biāo)定為準(zhǔn)）。

• 最后一道擠壓時(shí)，因套筒端部約束減小，為避免壓痕過(guò)深，終壓壓力應(yīng)比前幾道降低2～4 MPa，確保壓痕直徑不超下限。

4. 外觀與幾何偏差檢查

擠壓完成后，應(yīng)按不少于接頭總數(shù)10%的比例進(jìn)行外觀檢查，內(nèi)容包括：

• 鋼筋端部預(yù)劃的定位標(biāo)記線距套筒端面距離≤0.6 cm；

• 壓痕形態(tài)完整、清晰，無(wú)裂紋或局部塌陷；

• 接頭處鋼筋軸線彎折角≤4°；

• 套筒與鋼筋軸線的偏移量≤0.1d（d為鋼筋公稱直徑）。

四、冷擠壓套筒施工工藝關(guān)鍵控制點(diǎn)

為確保16～40mm鋼筋套筒冷擠壓連接質(zhì)量穩(wěn)定，現(xiàn)場(chǎng)須落實(shí)以下管控措施：

1. 施工前準(zhǔn)備

• 清除鋼筋端頭油污、鐵銹、泥土，確保表面潔凈；

• 在鋼筋端頭用油漆或記號(hào)筆劃出定位線（距端頭距離為套筒長(zhǎng)度的1/2）和檢查線；

• 核對(duì)冷擠壓套筒與鋼筋規(guī)格是否匹配，嚴(yán)禁混用或代用。

2. 擠壓操作規(guī)范

• 擠壓鉗就位時(shí)，其中心線應(yīng)對(duì)準(zhǔn)套筒上的壓痕標(biāo)志線，并與鋼筋軸線垂直；

• 按“中間→兩端”順序逐道施壓，每道保壓1～2秒；

• 每道擠壓后立即檢測(cè)壓痕直徑，偏差超限時(shí)需補(bǔ)壓或切除重做。

3. 質(zhì)量檢驗(yàn)與驗(yàn)收

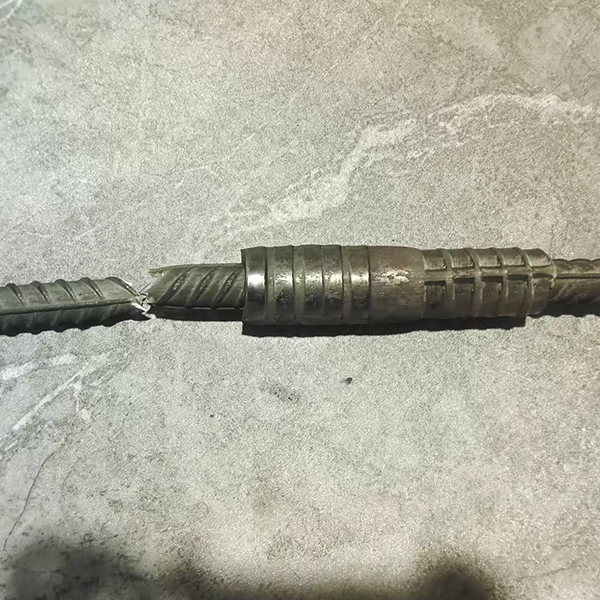

• 以每500個(gè)接頭為一個(gè)驗(yàn)收批，隨機(jī)抽取3個(gè)試件進(jìn)行單向拉伸試驗(yàn)；

• 接頭抗拉強(qiáng)度須達(dá)到鋼筋母材抗拉強(qiáng)度標(biāo)準(zhǔn)值（或設(shè)計(jì)規(guī)定的接頭等級(jí)要求）；

• 同時(shí)檢測(cè)殘余變形和最大力總伸長(zhǎng)率，應(yīng)符合JGJ 107對(duì)不同等級(jí)接頭的指標(biāo)規(guī)定。

?

五、依據(jù)的主要行業(yè)標(biāo)準(zhǔn)

冷擠壓套筒的設(shè)計(jì)、施工與驗(yàn)收應(yīng)遵循以下標(biāo)準(zhǔn)：

• 《鋼筋機(jī)械連接技術(shù)規(guī)程》（JGJ 107）

• 《帶肋鋼筋套筒擠壓連接技術(shù)規(guī)程》（JGJ 108-96）

• 《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》（GB/T 1499.2）

• 《結(jié)構(gòu)用無(wú)縫鋼管》（GB/T 8162）

六、常見(jiàn)問(wèn)題解答（FAQ）

問(wèn)1：16mm鋼筋套筒冷擠壓需要壓幾道？

答：Φ16鋼筋套筒通常每端擠壓3道，套筒外徑約28mm，長(zhǎng)度72～90mm。

問(wèn)2：25mm鋼筋冷擠壓套筒的壓痕規(guī)范有哪些具體指標(biāo)？

答：Φ25冷擠壓套筒擠壓時(shí)壓力約40MPa，壓痕后最小直徑應(yīng)控制在37～39mm，每端壓痕不少于3道，且壓痕均勻、間距≥3mm。

問(wèn)3：擠壓作業(yè)的順序有什么講究？

答：必須從套筒中央壓痕標(biāo)記開(kāi)始，依次向兩端逐道擠壓，保證套筒均勻變形，避免鋼筋發(fā)生滑移或套筒開(kāi)裂。

問(wèn)3：冷擠壓套筒連接的質(zhì)量驗(yàn)收依據(jù)哪些項(xiàng)目？

答：依據(jù)JGJ 107，主要驗(yàn)收壓痕外觀、接頭拉伸強(qiáng)度、殘余變形及彎折度。現(xiàn)場(chǎng)還須檢查壓痕直徑、套筒端部標(biāo)記線位置等。
