#直螺紋套筒 #鋼筋套筒 #Ⅰ級鋼筋接頭 #通規止規 #型式檢驗報告 #45號優質碳素結構鋼 #套筒尺寸公差 #核電工程質量 #JG/T163標準

核電工程用的鋼筋連接，要求必須是Ⅰ級鋼筋接頭。這個級別意味著接頭強度要和鋼筋母材一樣強，甚至更強。而實現這種連接的核心部件，就是直螺紋套筒。采購這種鋼筋套筒，價格不是第一位的，質量才是。但市場上產品參差不齊，采購方如果對關鍵指標不了解，很容易掉進陷阱。本文梳理了直螺紋套筒采購中最常見的四類質量問題，供采購和質檢人員參考。?

第一個陷阱：材質證明和實物對不上

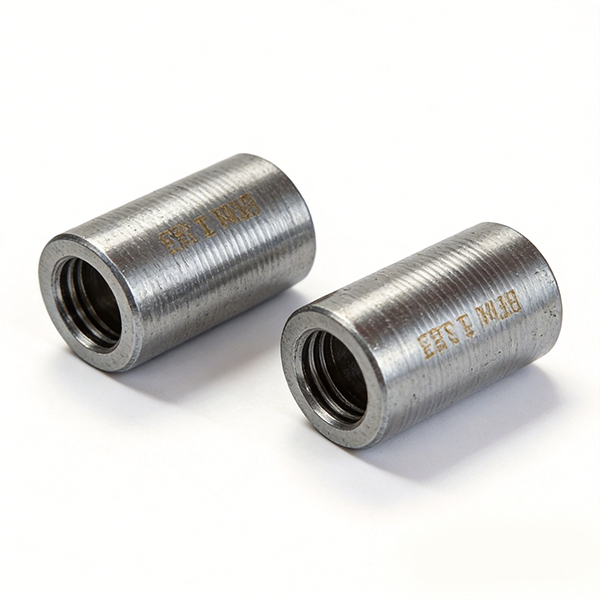

核電工程對材料溯源的要求極其嚴格。每一批直螺紋套筒，技術規格書都明確規定要用45號優質碳素結構鋼。鋼筋套筒廠家須提供完整的材質證明文件，套筒本體上要有清晰的爐批號鋼印。

但實際采購中常見的問題是：材質證明上的爐批號和套筒實物鋼印不一致，甚至有的證明文件是偽造的。

為什么這個問題嚴重：爐批號是追溯材料來源的唯一依據。沒有這個編號，一旦接頭在施工后出現強度問題，無法倒查是哪爐鋼水、哪個批次，也無法界定是套筒責任還是施工責任。核電驗收時，爐批號對不上直接判為不合格品，整批退回。

采購方該怎么做：驗收時，逐箱核對套筒實物鋼印與質量證明書是否一致。鋼印必須清晰可辨，模糊不清或位置不對的拒收。要求供應商提供原材料入廠復驗報告，包括化學成分分析和力學性能測試結果。如果供應商無法提供完整的冶煉記錄和批次流轉記錄，不建議繼續合作。

第二個陷阱：螺紋精度不達標，通規止規卡不住

直螺紋套筒和鋼筋絲頭之間是靠螺紋咬合傳遞力的。螺紋加工精度直接決定有效嚙合齒數。齒數越多，受力越均勻；齒數不夠，荷載全壓在前幾道絲扣上，容易從根部剪斷。

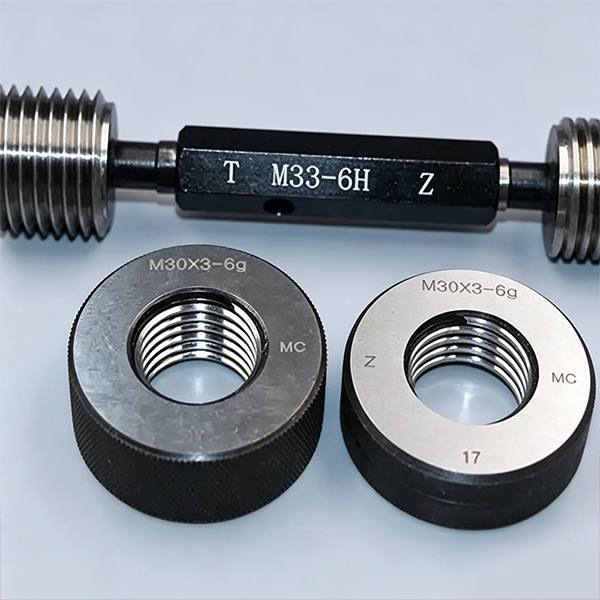

標準規定：直螺紋套筒內螺紋精度應達到6H級，鋼筋絲頭精度應達到6f級。現場驗收用通規和止規檢驗。通規應能順利旋入套筒，止規旋入深度不得超過3個螺距。抽檢比例不低于10%，合格率須大于95%。

常見的質量陷阱：鋼筋套筒廠家為了趕產量，刀具磨損后不及時更換，導致螺紋中徑偏大或偏小。中徑偏大時通規松曠，接頭晃動；中徑偏小時絲頭擰不進去，強行擰入會損傷螺紋。還有的套筒螺紋有效長度不夠，鋼筋絲頭擰到底后外露絲扣超標，連接強度大打折扣。

采購方該怎么做：現場驗收須做通止規檢驗，不能只靠目測。每批套筒隨機抽取足夠數量，用螺紋通規檢測內螺紋，用螺紋止規檢測上限。同時用游標卡尺測量套筒外徑和總長度，核對是否與圖紙尺寸一致。螺紋有毛刺、磕碰、銹蝕的套筒剔除不用。

第三個陷阱：力學性能報告過期或造假

核電要求直螺紋套筒連接接頭須達到Ⅰ級性能等級。判定標準有兩條：接頭的抗拉強度不小于被連接鋼筋的實際抗拉強度，且不小于鋼筋抗拉強度標準值的1.10倍。此外，殘余變形在反復拉壓荷載后須控制在極小的范圍內。

采購中最容易出問題的地方：鋼筋套筒廠家提供的型式檢驗報告已經超過4年有效期，或者報告上的套筒規格與實際供貨不一致。或者用普通非標套筒冒充核電專用套筒，材質和熱處理都達不到要求，抗拉強度實測值差一截。

為什么這個坑最危險：型式檢驗報告是證明套筒設計合理性的核心文件，報告過期或規格不對，等于這個套筒沒經過權威檢測。一旦現場工藝檢驗不合格，整批套筒不能使用，采購方還要承擔工期延誤的損失。

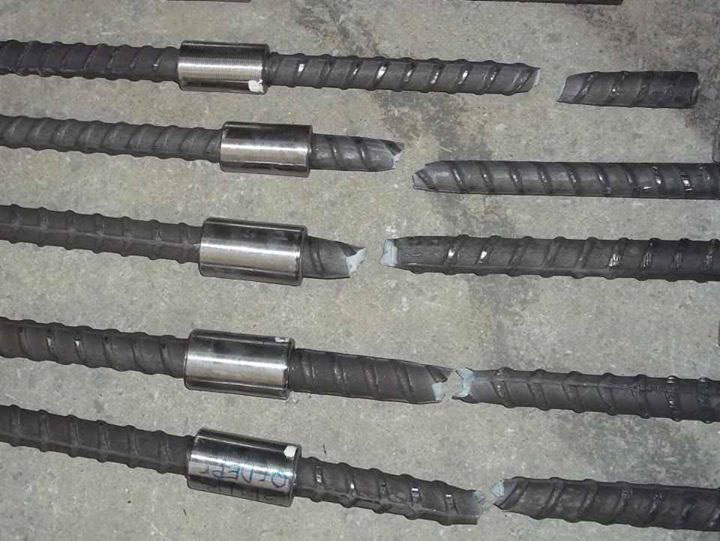

采購方該怎么做：索要原件或復印件，核對報告有效期和覆蓋的規格范圍。套筒規格必須在報告涵蓋的型號列表內。到貨后，在監理見證下，用實際進場的鋼筋和套筒制作3根工藝檢驗試件，送有資質的檢測單位做拉伸試驗。抗拉強度和殘余變形兩項指標全部合格，這批套筒才能用于工程。

第四個陷阱：鋼筋原材不圓，套筒擰不緊

這個問題容易被忽略。熱軋帶肋鋼筋在生產時可能截面不圓，呈橢圓形。用這種鋼筋加工絲頭，螺紋截面也是扁的。和直螺紋套筒連接后，套筒內壁和絲頭之間存在空隙，不是全面接觸。受力時，接觸點局部壓強過大，絲扣從最薄弱的齒開始逐個剪壞，鋼筋從套筒中拔出。據統計，接頭拉伸不合格的案例中，約60% 是由于鋼筋截面不圓導致絲頭加工不良引起的。

采購方該怎么做：來料時測量鋼筋的內徑和橫肋高度，如果發現明顯不圓，向供貨方提出質量異議。絲頭加工完成后，用螺紋環規逐個檢驗絲頭，合格的絲頭立即戴上塑料保護帽，防止運輸和存放過程中絲扣碰傷或生銹。安裝直螺紋套筒時，用管鉗扳手擰緊，使兩端絲頭在套筒中央位置頂緊，外露絲扣不超過2個完整螺距。

核電工程對直螺紋鋼筋套筒的要求不是“能用就行”，而是“可靠”。采購方把住材質溯源、螺紋精度、力學驗證和鋼筋適配這四個關口，才能避免買到不合格產品。驗收標準就寫在規范里，實測數據說了算，不符合的一律退回，這是保證接頭質量最簡單也最有效的辦法。
