T63 高強(qiáng)套筒的出廠性能達(dá)標(biāo)，不等于工程中的接頭就合格。從鋼筋套筒出廠到接頭最終通過驗收，中間要經(jīng)過絲頭加工、現(xiàn)場存放、套筒旋合、質(zhì)量檢驗等多個環(huán)節(jié)，任何一個環(huán)節(jié)出問題，都可能導(dǎo)致接頭性能不達(dá)標(biāo)。

T63 接頭因為應(yīng)力水平高，對施工缺陷的容忍度比普通接頭更低。普通接頭上可能不是問題的小缺陷，在 T63 接頭上就可能導(dǎo)致不合格。這篇文章梳理 T63 高強(qiáng)鋼筋連接現(xiàn)場最常見的 4 個通病，以及對應(yīng)的防治措施。

通病一：絲頭加工質(zhì)量不合格

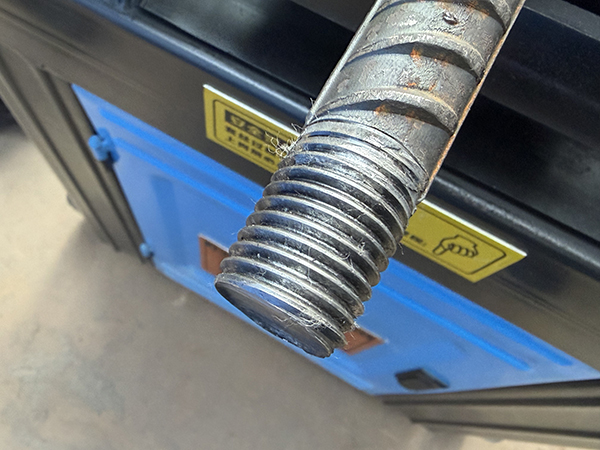

鋼筋絲頭是接頭的基礎(chǔ)，絲頭質(zhì)量不合格，后面再怎么擰都沒用。T63 高強(qiáng)套筒接頭的絲頭加工，比普通接頭更容易出問題，因為 T63 鋼筋強(qiáng)度高，對刀具和加工參數(shù)的要求更高。

常見表現(xiàn)：

• 絲頭長度不足或過長，導(dǎo)致套筒旋合后咬合牙數(shù)不夠或外露絲扣超標(biāo)

• 牙形不完整，出現(xiàn)掉牙、牙尖扁平、螺紋大小頭

• 絲頭表面粗糙，有毛刺、劃傷

• 絲頭端面不平整，鋼筋切割時出現(xiàn)馬蹄形端面

• 絲頭銹蝕或被泥漿污染

原因分析：

• 刀具磨損未及時更換。T63 鋼筋強(qiáng)度高，滾軋絲頭時刀具磨損比普通鋼筋快，如果仍按普通鋼筋的更換周期來換刀，后期加工的絲頭質(zhì)量就會下降

• 鋼筋端面切割不平整。切割時砂輪片磨損或操作不當(dāng)，導(dǎo)致端面傾斜，滾軋出的絲頭同軸度差

• 滾軋參數(shù)設(shè)置不當(dāng)。剝肋深度、滾軋壓力、進(jìn)給速度等參數(shù)未針對 T63 鋼筋調(diào)整，仍沿用普通鋼筋的參數(shù)

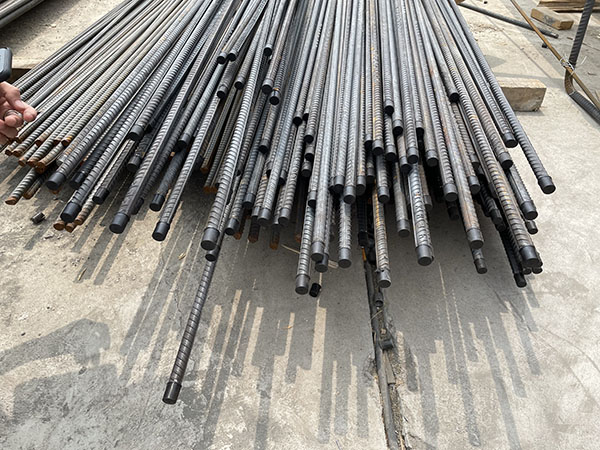

• 絲頭加工后未及時戴保護(hù)帽，在現(xiàn)場存放和搬運(yùn)過程中被污染或損壞

防治措施：

• 建立刀具磨損檢查制度。T63 鋼筋的絲頭加工，刀具更換周期要比普通鋼筋縮短，建議每加工一定數(shù)量的絲頭后用環(huán)規(guī)檢查絲頭精度，發(fā)現(xiàn)不合格立即換刀

• 鋼筋端面切割后要檢查平整度，馬蹄形端面必須切掉重切，不能直接滾軋絲頭

• 針對 T63 鋼筋調(diào)整滾軋參數(shù)，剝肋深度和滾軋壓力要適當(dāng)加大，確保牙形飽滿

• 絲頭加工后立即戴上保護(hù)帽，防止螺紋被污染和損壞

• 用環(huán)規(guī)和塞規(guī)對絲頭進(jìn)行逐根檢查，不合格的絲頭切掉重新加工，不能湊合使用




通病二：套筒旋合質(zhì)量不合格

絲頭合格了，套筒旋合這一步也容易出問題。T63 套筒的旋合要求比普通套筒嚴(yán)，因為螺紋配合精度要求更高，扭矩值也更大。

常見表現(xiàn)：

• 扭矩不足，套筒未完全旋合到位

• 假擰緊，螺紋未完全咬合但手感很緊，工人誤以為已擰緊

• 外露絲扣超標(biāo)，套筒旋合后絲頭外露超過規(guī)范允許范圍

• 套筒與鋼筋不同軸，出現(xiàn)歪擰、別勁

原因分析：

• 扭矩扳手未定期校準(zhǔn)，顯示扭矩值與實際值偏差大

• 操作工人憑手感擰緊，不使用扭矩扳手，或使用了扭矩扳手但未按規(guī)定的扭矩值執(zhí)行

• 螺紋內(nèi)有異物（鐵銹、泥漿、毛刺），導(dǎo)致套筒旋合阻力大，未完全咬合就感覺很緊

• 絲頭和套筒規(guī)格不匹配，或絲頭加工質(zhì)量不合格導(dǎo)致旋合困難

防治措施：

• 扭矩扳手須定期校準(zhǔn)，校準(zhǔn)周期一般不超過半年，使用頻繁的要縮短周期。校準(zhǔn)記錄要留存?zhèn)洳?/p>

• 嚴(yán)格按標(biāo)準(zhǔn)的扭矩參數(shù)執(zhí)行，不同規(guī)格的 T63 套筒扭矩值不同，不能混用。

• 套筒旋合前檢查螺紋內(nèi)是否有異物，有異物要清理干凈。絲頭要戴保護(hù)帽，旋合時才取下

• 套筒旋合后檢查外露絲扣，T63 接頭的外露絲扣應(yīng)控制在規(guī)范允許范圍內(nèi)，一般不超過 2 個完整牙

• 連接完成后做好標(biāo)識，標(biāo)明已連接和已檢驗，避免漏擰和重復(fù)檢驗




通病三：現(xiàn)場檢驗不規(guī)范

T63 接頭的現(xiàn)場檢驗是最后一道關(guān)口，但這道關(guān)口在實際施工中經(jīng)常被簡化或走形式。

常見表現(xiàn)：

• 抽檢批次劃分錯誤，把多個批次合并為一個批次抽檢，導(dǎo)致不合格批次漏檢

• 抽檢數(shù)量不足，未按規(guī)范要求的數(shù)量抽樣

• 檢驗記錄不完整，缺少批次號、規(guī)格、試驗日期、試驗結(jié)果、破壞形態(tài)等關(guān)鍵信息

原因分析：

• 施工和監(jiān)理人員對 T63 接頭的檢驗要求理解不到位，仍按普通接頭的檢驗標(biāo)準(zhǔn)執(zhí)行

趕工期，檢驗流程被壓縮，甚至出現(xiàn)先施工后補(bǔ)檢驗的情況

• 檢驗人員專業(yè)能力不足，不會操作拉力試驗機(jī)，不會判斷破壞形態(tài)

• 第三方檢測機(jī)構(gòu)管理不規(guī)范，出具的報告信息不全

防治措施：

• 檢驗計劃前置。施工前編制 T63 接頭的檢驗計劃，明確批次劃分規(guī)則、抽檢數(shù)量、試驗項目、合格判據(jù)，報監(jiān)理審批后嚴(yán)格執(zhí)行

• 嚴(yán)格按批次劃分。同一施工條件下采用同一批材料的同等級、同型式、同規(guī)格接頭，以 500 個為一個驗收批，不足 500 個也作為一個驗收批。不能把不同批次混在一起抽檢

• 檢驗記錄要完整，每批次的檢驗報告都要包含：批次號、規(guī)格、數(shù)量、抽樣數(shù)量、試驗結(jié)果（抗拉強(qiáng)度值）、破壞形態(tài)（必須注明是鋼筋斷裂還是套筒破壞）、試驗日期、試驗人員和見證人員簽字




通病四：材料存放和保護(hù)不當(dāng)

這個問題最容易被忽視，但對 T63 接頭質(zhì)量的影響不小。

常見表現(xiàn)：

• 套筒存放環(huán)境潮濕，套筒表面生銹，螺紋內(nèi)有銹跡

• 不同規(guī)格的套筒混放，使用時拿錯規(guī)格

• 絲頭保護(hù)帽脫落或未戴，絲頭被泥漿、灰塵污染

• 套筒和絲頭在搬運(yùn)過程中被磕碰，螺紋變形

• 已加工絲頭的鋼筋堆放時未墊高，絲頭直接接觸地面

原因分析：

• 現(xiàn)場材料管理混亂，未按規(guī)格分類存放，未做防潮措施

• 施工人員保護(hù)意識不強(qiáng)，認(rèn)為套筒是鋼鐵件不怕磕碰

• 現(xiàn)場環(huán)境差，泥漿、灰塵多，保護(hù)措施不到位

• 工期緊張，材料進(jìn)場后直接堆放在現(xiàn)場，未入庫存放

防治措施：

• 套筒按規(guī)格分類存放，做好標(biāo)識，存放環(huán)境要干燥通風(fēng)，必要時墊高防潮

套筒進(jìn)場后檢查外觀和螺紋質(zhì)量，有銹蝕、變形的要隔離處理

絲頭加工后立即戴保護(hù)帽，搬運(yùn)和堆放過程中注意保護(hù)，防止保護(hù)帽脫落

• 已加工絲頭的鋼筋堆放時要墊高，絲頭端不要直接接觸地面

• 使用前再次檢查套筒和絲頭，有銹蝕、污染、變形的要處理或更換，不能直接使用




總結(jié)：T63 接頭的質(zhì)量控制在現(xiàn)場

T63 高強(qiáng)鋼筋套筒連接的質(zhì)量，不是靠鋼筋套筒廠家把套筒做好就萬事大吉了。絲頭加工、套筒旋合、現(xiàn)場檢驗、材料存放，每一個環(huán)節(jié)都直接影響最終的接頭質(zhì)量。T63 接頭因為應(yīng)力水平高，對這些環(huán)節(jié)的缺陷容忍度更低，普通接頭上能湊合的小問題，在 T63 接頭上就可能導(dǎo)致不合格。

施工單位要做的，不是把 T63鋼筋套筒當(dāng)成普通接頭來做，而是要針對 T63 的特點，在每一個環(huán)節(jié)都提高標(biāo)準(zhǔn)。刀具更換周期要縮短，扭矩扳手要校準(zhǔn)，檢驗要嚴(yán)格按批次執(zhí)行，材料存放要分類防潮。這些措施看起來增加了成本和工作量，但和接頭不合格后的返工成本、工期損失、安全風(fēng)險相比，是值得的。

#T63 鋼筋套筒 #現(xiàn)場施工 #絲頭加工 #扭矩檢驗 #通病防治 #I 級接頭 #質(zhì)量驗收 #HRB630 #高強(qiáng)鋼筋連接 #鋼筋套筒廠家恒翔#
