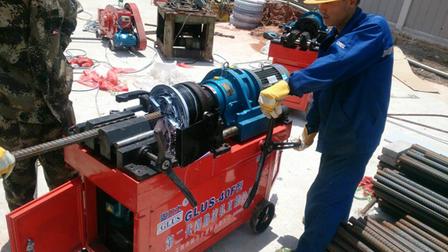

去工地檢查鋼筋套筒的絲頭加工，可能能看到滾絲機旁邊放著一個機油桶，工人圖省事直接拿機油當冷卻液用。你問他規范要求用什么，他說 "都一樣，潤滑冷卻嘛"。真的一樣嗎？完全不一樣。水溶性切削液和機油，看起來都是液體，倒在滾絲頭上都能冒煙，但對絲頭質量、接頭性能、甚至后續混凝土粘結力的影響，差了十萬八千里。

一、規范怎么說：這條紅線寫得明明白白

先把規范擺出來，別覺得是小事。《鋼筋機械連接技術規程》JGJ 107-2016 和相關施工規范里都明確寫了：加工鋼筋螺紋時，應采用水溶性切削潤滑液；當氣溫低于 0℃時，應摻入 15%-20% 亞硝酸鈉，不得用機油作潤滑液或不加潤滑液套絲。

注意措辭 ——"不得用機油"，不是 "不建議"，是 "不得"。這是一條強制性條文，不是推薦性的。很多工地覺得這是小事，監理查得不嚴就糊弄過去，但真出了問題，這條就是硬傷。

二、機油到底壞在哪：三個層面的影響

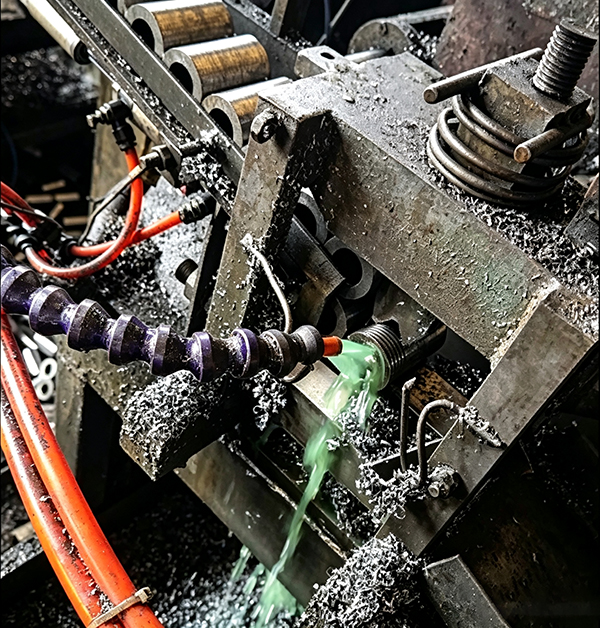

第一個層面：加工質量。 機油的粘度大、冷卻性能差。滾絲輪在鋼筋上高速滾軋螺紋時，會產生大量的熱量，需要冷卻液及時帶走。機油的導熱系數遠低于水基切削液，冷卻效果差，滾絲輪容易過熱磨損，加工出來的絲頭螺紋表面容易出現燒傷、粗糙度大、尺寸不穩定的問題。而水溶性切削液的主要成分是水，冷卻性能好，能快速帶走加工熱量，滾絲輪溫度穩定，絲頭的螺紋表面質量更好、尺寸更穩定。

有人說機油潤滑性好啊。確實，機油的潤滑性比純水性液好，但合格的水溶性切削液里已經添加了潤滑添加劑（如乳化油、極壓劑），潤滑性能完全滿足鋼筋滾絲的需求，不是只有機油才能潤滑。而且鋼筋滾絲是塑性變形加工，不是金屬切削，對潤滑的要求沒有那么高，冷卻才是主要矛盾。

第二個層面：接頭性能。 這是最關鍵的。機油會殘留在絲頭的螺紋表面，而且很難清除干凈。當鋼筋擰入鋼筋套筒時，殘留的機油會在螺紋嚙合面之間形成一層油膜，這層油膜會改變螺紋之間的摩擦系數，導致扭矩傳遞不準確 —— 你用扭矩扳手擰到了設定的扭矩值，但實際上因為油膜的潤滑作用，螺紋之間的預緊力并沒有達到設計值，接頭的實際緊固程度不夠。

更嚴重的是，機油會填充在螺紋嚙合的間隙里，在接頭受拉時，油膜受壓會產生 "液壓效應"，影響螺紋牙之間的力傳遞，導致接頭的實際承載力下降。有試驗數據表明，螺紋表面有油污的接頭，抗拉強度比干凈的接頭低 10%-15%，而且離散性大，不穩定。

水溶性切削液就沒有這個問題。它的主要成分是水，加工完后水分會自然蒸發，殘留的極少量添加劑是水溶性的，用布一擦就干凈，不會在螺紋表面形成油膜，不影響扭矩傳遞和接頭承載力。

第三個層面：混凝土粘結力。 這個影響最隱蔽，也最容易被忽略。絲頭加工完后，鋼筋端部會沾上機油，這些機油不僅在螺紋上，還會順著鋼筋流到非螺紋段的表面。機油是油性物質，和混凝土是不相容的，會在鋼筋表面形成一層隔離膜，嚴重削弱鋼筋與混凝土之間的粘結握裹力。

鋼筋混凝土結構之所以能共同工作，靠的就是鋼筋和混凝土之間的粘結力。如果鋼筋表面有一層機油，混凝土握不住鋼筋，結構受力時鋼筋和混凝土之間會發生滑移，直接影響結構的整體性和承載力。而且機油滲入鋼筋表面的微觀孔隙后，澆筑前根本無法徹底清除，這個影響是永久性的。

水溶性切削液就不存在這個問題，水分蒸發后殘留物極少，而且是水性的，不會在鋼筋表面形成隔離膜，不影響鋼筋與混凝土的粘結。

三、現場怎么管：三個落地動作

知道了危害，現場管理就要跟上，別光喊口號：

一是材料進場就把機油換成水溶性切削液。 采購時直接買合格的鋼筋滾絲專用水溶性切削液（也叫乳化液、套絲液），別圖便宜買廢機油。一桶切削液沒多少錢，比接頭不合格返工的成本低多了。冬天氣溫低于 0 度時，按規范要求摻入 15%-20% 的亞硝酸鈉防凍，同時亞硝酸鈉還有防銹作用。

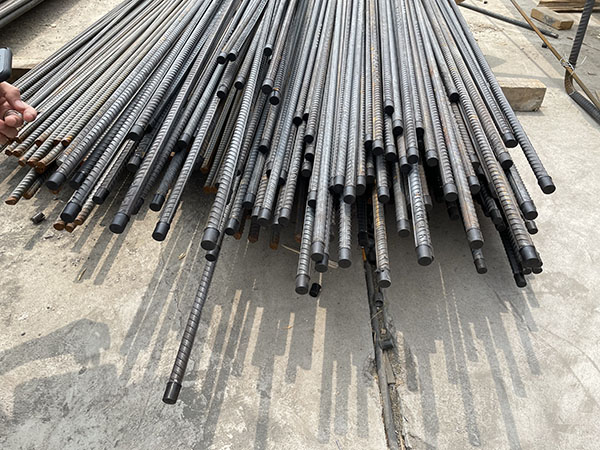

二是加工完的絲頭及時清理和保護。 絲頭加工完后，用干凈的抹布把螺紋表面的切削液和鐵屑擦干凈，然后立即戴上鋼筋套筒保護帽。保護帽有兩個作用：一是防止絲頭在搬運堆放過程中被碰壞，二是防止灰塵、油污、混凝土漿濺到絲頭上污染螺紋。別嫌麻煩，一個保護帽幾毛錢，比一個不合格接頭便宜多了。

三是連接前再檢查一遍。 鋼筋擰入套筒前，看一眼絲頭和套筒內螺紋有沒有油污、鐵銹、雜物，有就清理干凈再擰。套筒內螺紋如果有鐵屑，用氣泵吹一下或用刷子刷干凈，別帶著雜物硬擰，會損傷螺紋。

鋼筋套筒廠家恒翔不僅生產T63 鋼筋套筒，還能夠配套供應鋼筋滾絲機、滾絲輪和鋼筋套筒保護帽等全套配件。恒翔的技術團隊在給客戶做技術交底時，都會專門強調水溶性切削液的使用要求，手把手教工人調配切削液濃度、檢查絲頭清潔度、正確佩戴保護帽。對于大批量供貨的項目，恒翔還可以提供現場絲頭加工指導和接頭安裝培訓，從材料到施工全流程把控，確保鋼筋套筒施工工藝符合規范要求，接頭檢測一次通過。

FAQ 問答

Q1：用機油加工的絲頭，用汽油或清洗劑洗干凈后能用嗎？A：不建議。機油滲入鋼筋表面的微觀孔隙后，很難用清洗劑完全清除干凈，殘留的機油仍會影響螺紋摩擦系數和混凝土粘結力。而且清洗過程增加了工序和成本，不如一開始就用規范要求的水溶性切削液。

Q2：水溶性切削液的濃度怎么配？A：一般按產品說明書的比例兌水，常用濃度是 5%-10%（即 1 份切削液兌 9-19 份水）。濃度太低潤滑和防銹效果不夠，濃度太高浪費且冷卻效果下降。使用過程中注意補充水分，保持濃度穩定。

Q3：絲頭加工后放了幾天生銹了，還能用嗎？A：輕微浮銹用鋼絲刷清理后，用螺紋環規檢查螺紋精度，如果精度合格可以使用。如果銹蝕嚴重、螺紋牙型已經被腐蝕缺損，就不能用了，應重新切割端頭再加工絲頭。絲頭加工后及時戴保護帽，可以有效防止生銹。

關鍵詞：鋼筋套筒施工工藝，絲頭加工，水溶性切削液，鋼筋滾絲機，鋼筋套筒保護帽，鋼筋連接套筒，螺紋精度，等強度連接，鋼筋與混凝土粘結，鋼筋套筒廠家恒翔
