搶工期項目，鋼筋連接速度往往決定主體結構進度。焊接要等焊工、等天氣；套絲連接要等設備、等電力、等絲頭加工。這些等待時間累積起來，足以讓總進度滯后數天。自鎖式套筒提供另一種方案：鋼筋端頭無需套絲，無需焊接設備，現場直接插接鎖緊，單人即可操作。本文說明這種鋼筋接頭的原理、安裝要點和適用條件。

一、三種常用鋼筋接頭在搶工期的實際表現

1. 焊接接頭

鋼筋焊接包括電弧焊、電渣壓力焊、氣壓焊等。現場操作需要持證焊工、專用焊機、穩定電源。露天作業時，風速超過規定值或環境濕度偏高，焊接質量即受影響；雨天、雪天直接停工。焊接過程產生明火和高溫，在深基坑、地下室、易燃材料堆放區周邊受到嚴格限制。搶工期間若遇連續降雨或大風，焊接作業面基本停滯。

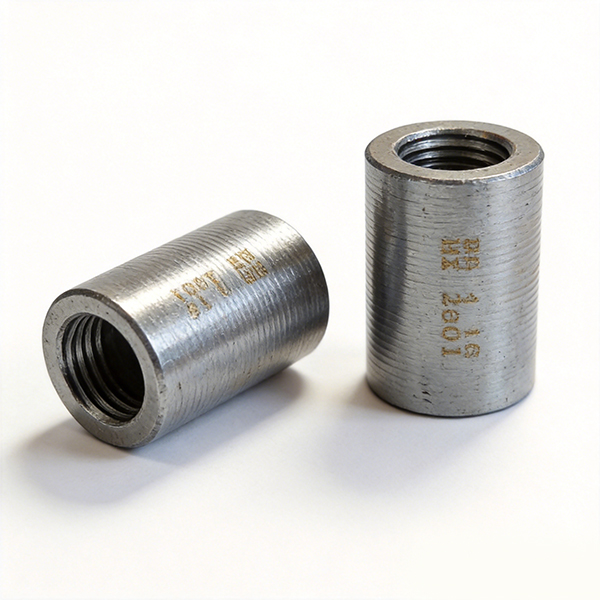

2. 直螺紋套筒接頭

先用滾絲機在鋼筋端頭加工螺紋，再用直螺紋套筒將兩根鋼筋對接擰緊。這種鋼筋接頭連接質量穩定，是目前房建主體結構的主流做法。但問題在于：滾絲機屬于專用設備，需設備、需搭設操作棚、需專門場地堆放套好絲的鋼筋。加工好的絲頭在搬運過程中磕碰易損傷，安裝前需逐個檢查并清理鐵屑。設備故障、停電、套絲工人不到位，該工種即停工。鋼筋進場后須先套絲再綁扎，打亂了流水作業順序。

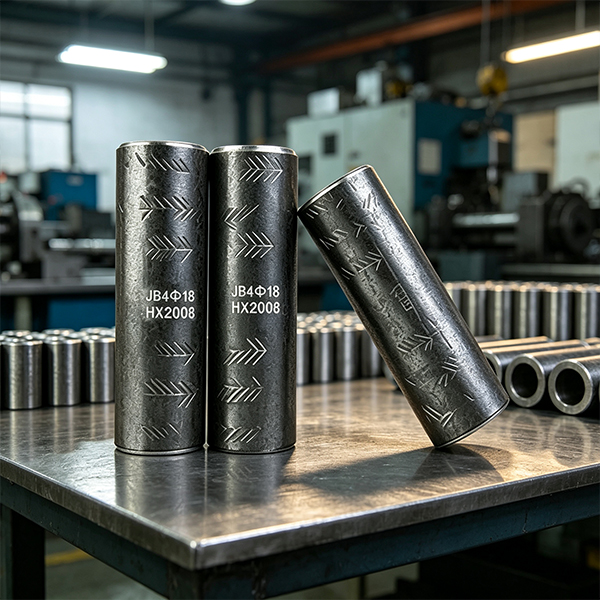

3. 冷擠壓套筒接頭

用液壓擠壓機將套筒壓緊在鋼筋上。設備笨重，在鋼筋密集的梁柱節點、墻柱豎筋連接處操作困難。擠壓機的模具需要與鋼筋規格一一對應，更換規格時需換模調壓，耗時較長。

對比可見：焊接和擠壓方式設備依賴性高；直螺紋套筒在套絲環節產生時間剛性消耗。搶工期的核心矛盾在于鋼筋接頭施工不能獨立推進——它必須與鋼筋下料、綁扎、模板安裝緊密穿插，任何一處卡頓都會波及其他工種。

二、自鎖式套筒的結構與工作原理

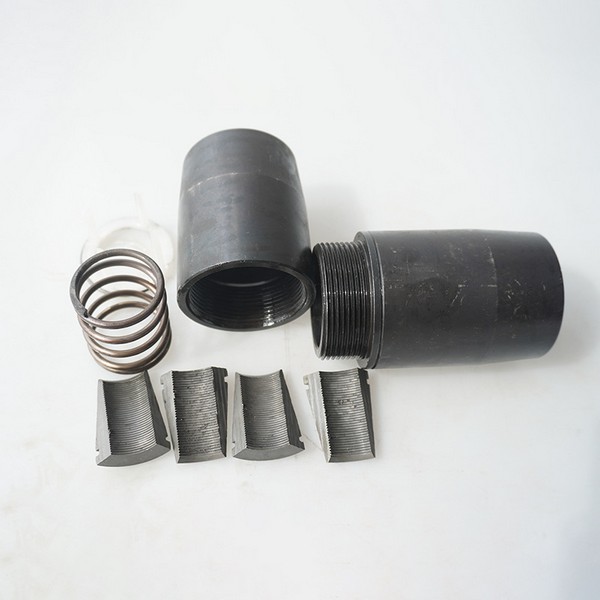

自鎖式套筒屬于鋼筋機械連接接頭類型，按JGJ 107標準進行性能分級。其構造包括三個部分：套筒主體（內壁帶有錐度）、自鎖夾片（內表面有防滑齒）、鎖緊螺母（用于施加鎖固力）。

安裝動作：將鋼筋端頭直接插入套筒內腔，推動鎖緊螺母向前移動，迫使自鎖夾片沿錐面滑動并徑向收縮，夾片內齒咬入鋼筋橫肋，形成機械鎖固。受力狀態：鋼筋受拉時，拉力通過夾片傳遞至套筒錐面，產生徑向分力使夾片越咬越緊——這種自鎖效應確保鋼筋接頭在荷載作用下不會松脫。

與直螺紋套筒的本質區別在于：直螺紋依靠咬合力傳遞荷載，螺紋精度和絲頭加工質量直接決定接頭性能；自鎖式鋼筋套筒依靠摩擦力與楔緊效應傳遞荷載，鋼筋橫肋作為受力界面，無需在鋼筋上加工任何螺紋。這個差異決定了自鎖式套筒可以完全省略套絲工序。

三、免套絲免設備：現場直接干的工序優勢

自鎖式鋼筋套筒在施工現場的實際操作如下：

鋼筋進場后按料單切斷，端面切割平整即可——不需要提前套絲，不需要安排專人操作滾絲機，不需要在鋼筋加工區設置套絲工位。套筒和鎖緊螺母為成品配件，隨鋼筋進場，與鋼筋同批次吊運至作業面。

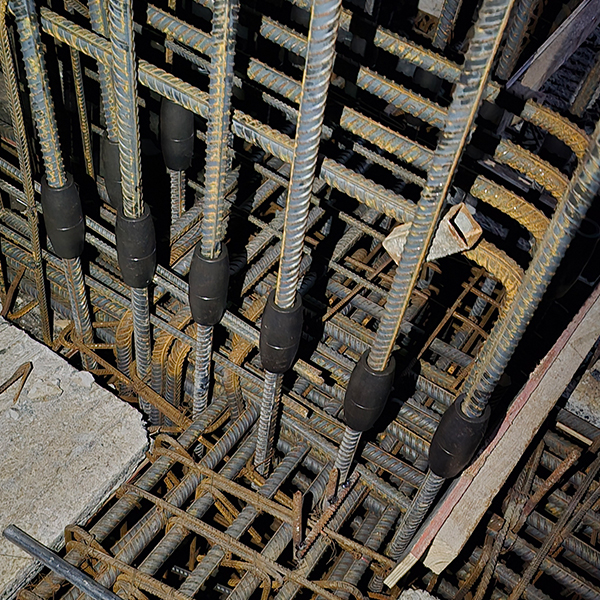

安裝時，將鎖緊螺母預先套入鋼筋端頭，再將鋼筋端頭插入自鎖式套筒直至限位端面，用專用扳手將鎖緊螺母擰緊，目測螺母與套筒端面貼平即完成。單根鋼筋接頭安裝耗時約3-5分鐘，單人徒手配合扳手可操作。不需要液壓泵站、滾絲機或電焊機，不需要接駁電源線，不需要鋪設電纜。在基坑底部、高空外架、狹小節點、鋼筋籠內部等作業面，均可直接施工。

遇降雨天氣，焊接方式停工，自鎖式套筒施工照常進行。原因在于連接過程無明火、無加熱、無電氣設備，僅涉及機械裝配操作。

四、適用工程部位與規格范圍

自鎖式套筒適配HRB400、HRB500E螺紋鋼筋，規格覆蓋Φ12～Φ40。下列場景中應用優勢尤為明顯：

• 深基坑底板鋼筋網：作業面開闊但鋼筋排布密集，焊接煙氣不易散出，套絲鋼筋搬運困難，自鎖式套筒在現場直接裝配

• 超高層核心筒豎向墻體：豎向鋼筋連接量大，每層數百個鋼筋接頭需在狹小空間內完成，高空作業盡量減少設備吊運和電力依賴

• 裝配式預制構件連接：預制墻板、柱預留鋼筋與現澆結構鋼筋對接時，鋼筋位置固定無法旋轉——直螺紋套筒需要轉動鋼筋或套筒，自鎖式套筒采用直線插接方式，鋼筋不轉動即可完成連接

• 橋梁墩柱與蓋梁鋼筋籠：鋼筋籠整體吊裝后，上下節鋼筋對接采用自鎖式鋼筋套筒快速鎖定

• 隧道襯砌與管廊工程：洞內空間受限，大型設備無法進入

五、質量驗收與現場管控要點

自鎖式套筒進場時須核驗型式檢驗報告、合格證，確認其接頭性能等級達到Ⅰ級（JGJ 107規定：Ⅰ級接頭抗拉強度不低于鋼筋母材抗拉強度標準值）。現場應進行接頭工藝檢驗，每種規格取3個試件送檢，抗拉強度和破壞形式須符合設計要求。

安裝過程控制三個要點：鎖緊螺母必須預先套入鋼筋端頭（順序錯誤需返工）；鋼筋端頭插入后必須頂?shù)教淄矁?nèi)部的限位端面，嚴禁懸空；擰緊力矩嚴格按產品說明書的數值執行，不同直徑鋼筋對應不同力矩值，使用力矩扳手逐根復核。

外觀檢查標準：鎖緊螺母端面與套筒端面貼合緊密，無明顯縫隙；套筒外壁無肉眼可見裂紋；鋼筋端頭外露長度不超過規定值。抽檢比例按JGJ 107執行，同一施工條件下同規格接頭每500個為一驗收批，每批抽檢10%。

六、參考行業標準

自鎖式套筒的施工及驗收以以下標準為依據：

• JGJ 107-2016鋼筋機械連接技術規程接頭性能分級、驗收批量、抽樣規則

• JG/T 163-2013鋼筋機械連接用套筒套筒材料、尺寸公差、工藝要求

• GB 50204-2015混凝土結構工程施工質量驗收規范分項工程驗收要求

七、現場常見問題及處理

Q1：套筒安裝后能否拆卸？

未澆筑混凝土前，可用專用工具反向松開鎖緊螺母，但夾片齒痕已嵌入鋼筋橫肋，拆卸可能損傷鋼筋肋部。拆卸后的套筒不建議重復使用。需要返工調整鋼筋位置時，應拆除該鋼筋接頭并用新套筒重新連接，或改用綁扎搭接（需經過設計復核）。

Q2：自鎖式套筒在冬季低溫環境下是否適用？

適用。自鎖式套筒施工為純機械裝配過程，低溫不影響夾片和套筒的金屬性能（材質為45號鋼或合金結構鋼，低溫韌性滿足-20℃工況）。但現場需要注意鋼筋端頭不得有冰雪或結冰，安裝前清理干凈。

Q3：現場如何快速區分不同規格的自鎖式套筒？

套筒外壁印有規格標識（如“Φ22”或“22”），且不同直徑套筒長度、外徑明顯不同，目測可區分。鎖緊螺母與套筒為配套供應，嚴禁混用不同規格夾片。
