在樁基工程施工現場，鋼筋籠對接時“鋼筋擰不動”是讓無數施工人員頭疼的老大難問題。大直徑長樁基鋼筋籠采用直螺紋加長絲連接時，由于上下螺紋軌跡線不共線，導致套筒回擰困難，連接后接頭質量不穩定。面對這一長期困擾行業的痛點，自鎖式套筒技術的出現提供了全新的解決思路——插緊自鎖，無需轉動鋼筋
直螺紋套筒的連接原理是在鋼筋端頭加工外螺紋，通過旋轉套筒使兩根鋼筋的螺紋咬合。這個邏輯本身沒問題，在工廠預制構件或地面水平連接中表現良好。但樁基鋼筋籠是垂直分段吊裝的，上節鋼筋籠下放到位后，下節主筋已經固定或處于懸吊狀態，不可能旋轉去對螺紋。
現場常用的“補救”做法是加長絲頭，先讓套筒在一端多擰幾圈，再反向回擰到另一根鋼筋上。這種方法操作繁瑣，而且長絲段削弱了鋼筋的有效截面積。更麻煩的是，兩根鋼筋的螺紋軌跡線很難精準共線，稍有偏差就擰不進去。工人往往需要反復起吊、調整、再試，一個接頭折騰十幾分鐘是常事。
焊接同樣不理想。樁基鋼筋籠主筋直徑通常不小于25毫米，焊接電流大、熱影響區寬，容易燒傷鋼筋母材。焊縫質量依賴焊工水平，雨天或大風天焊接質量更難保證。質檢時發現焊縫不合格，返工成本極高。

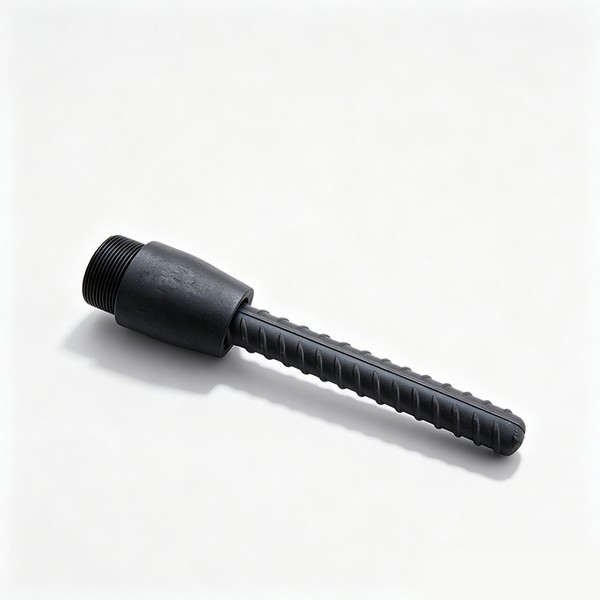

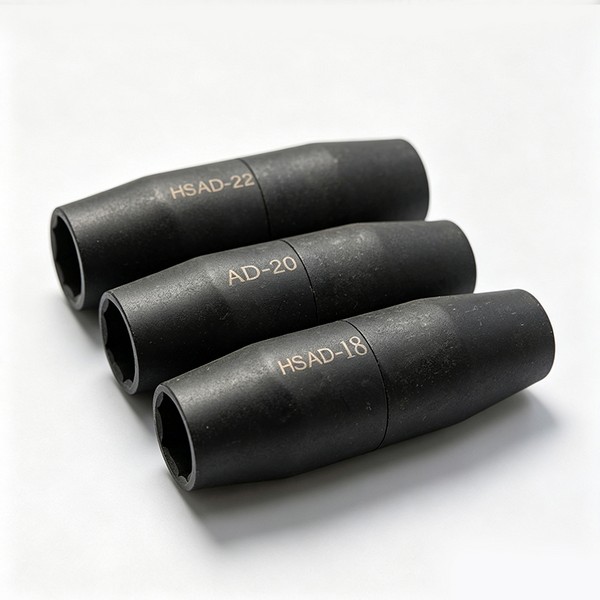

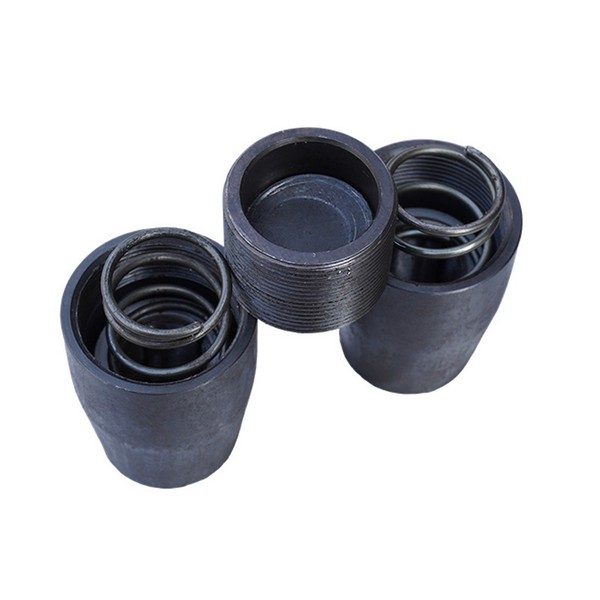

自鎖式套筒由套筒主體、自鎖夾片和鎖緊螺母三部分組成。套筒內壁帶有特定錐度，夾片內側有防滑齒牙，外側與套筒錐面配合。安裝時，將鋼筋端頭直接插入套筒內腔，推到限位端面，然后擰緊鎖緊螺母。螺母推動夾片沿錐面徑向收縮，齒牙緊密咬入鋼筋橫肋。
咬合完成后，鋼筋受到的拉力越大，夾片在錐面上楔入越深，咬合越緊——這就是自鎖效應。只要錐套和半套筒鎖緊后的自鎖錐角小于對應材料的自鎖角，就能保證在正常受力范圍內不會松脫。這種結構決定了它不需要鋼筋旋轉，也不需要事先在鋼筋上套絲，端頭切割平整即可插入使用。
自鎖式套筒符合鋼筋機械連接一級接頭標準，性能滿足JGJ 107標準。型式檢驗表明，其抗拉強度高于鋼筋母材標準值，破壞形態均為鋼筋母材斷裂，套筒本體和夾片無可見滑脫。
在樁基鋼筋籠對接中，自鎖式套筒的安裝流程非常直接，總共四步：
第一步：鋼筋端頭準備。 用切割機將鋼筋端頭切平，去除毛刺和飛邊。端面傾斜度不超過5度。清除表面浮銹、油污和泥土。
第二步：套入鎖緊螺母。 將鎖緊螺母預先套在鋼筋上，注意方向不要裝反。
第三步：插入套筒。 將上下節鋼筋的端頭分別插入套筒兩端的孔內，直至頂到內部限位面。插入時保持鋼筋與套筒軸線基本對中，輕微偏斜不影響最終鎖緊效果。
?第四步：擰緊鎖緊螺母。 使用專用扳手將兩端的鎖緊螺母分別擰至規定力矩。擰緊后，螺母端面與套筒端面貼合嚴密，夾片即完成徑向鎖緊。整個操作單手即可完成，不需要管鉗、大錘或其他輔助工具。
除了“不用轉動鋼筋”這一核心突破之外，自鎖式套筒在樁基工程中還有幾個明顯的好處：
對鋼筋彎曲不敏感。 鋼筋籠在運輸和吊裝過程中，個別主筋難免出現輕微彎曲。直螺紋套筒對這種彎曲極為敏感，彎曲超過2毫米就無法對中。自鎖式結構對鋼筋軸線偏差的包容度較大，只要端頭能插入套筒，鎖緊后即可有效傳力。
不受天氣和環境影響。 不需要焊接，就沒有動火作業，潮濕環境、大風天甚至小雨天氣均可施工。對于工期緊張的樁基工程，這一條能爭取大量有效作業時間。
減少特種作業人員依賴。 焊接須由持證焊工操作，直螺紋套筒連接也需經過培訓的技工。自鎖式套筒的安裝操作門檻低，普通鋼筋工經過半小時現場交底即可上手，且操作質量一致性高，不因人員技術差異產生大幅波動。
便于質檢和驗收。 每個接頭鎖緊后，用油漆在鎖緊螺母和套筒連接處劃一道貫通線。質檢人員只需目測這道線是否錯位，即可判斷螺母有無松動。相比直螺紋套筒需要用力矩扳手抽檢，自鎖式套筒的日常檢查更直觀高效。
自鎖式套筒適配的鋼筋規格為直徑12毫米至40毫米的帶肋鋼筋，包括HRB400、HRB400E、HRB500、HRB500E等常用牌號。
在樁基工程中，最常使用的是直徑25毫米、28毫米和32毫米規格。除了鉆孔灌注樁鋼筋籠，還適用于以下場景：
地下連續墻的鋼筋網片對接
預制樁接頭部位的鋼筋連接
承臺及大體積混凝土中的粗鋼筋連接
鋼筋密集區域（如梁柱節點）常規工具無法操作的位置
高抗震設防區域的抗剪、抗拉關鍵節點
以下標準為自鎖式套筒的技術要求和檢驗提供了依據：
JGJ 107-2016《鋼筋機械連接技術規程》接頭性能分級、應用范圍、質量驗收
JG/T 163-2013《鋼筋機械連接用套筒》套筒的產品分類、技術要求、試驗方法
GB/T 699《優質碳素結構鋼》套筒用45號鋼的材料性能要求
GB/T 8162《結構用無縫鋼管》套筒毛坯鋼管的技術條件
問：鎖緊螺母的擰緊力矩有無統一數值？
不同直徑對應不同力矩值，產品出廠時附帶力矩參數表。施工中須使用專用扳手，不得用管鉗或活動扳手代替，以免力矩過大損壞夾片或過小導致鎖緊不足。
問：安裝后發現螺母松了怎么辦？
用扳手重新擰緊至規定力矩即可。如果螺母反復松動，應檢查夾片是否磨損或套筒內是否有雜物，必要時更換套筒。日常檢查通過油漆貫線判斷，線斷開即表明需要復擰。
問：自鎖式套筒比直螺紋套筒貴多少？
單套價格通常比直螺紋套筒高15%-25%，但綜合成本低于焊接。原因是省去了套絲加工費、減少了吊裝占用起重機時間、縮短了工期，且免除了焊縫檢測費用。實際項目中的成本對比需要結合人工和機械臺班綜合計算。?
