雙螺套鋼筋套筒高溫施工“縮水”實測：絲扣間隙、扭矩衰減、抗拉強度全數據曝光
全國多地持續40℃+高溫，工地鋼筋連接正經歷一場看不見的“縮水”。
現場監理抽檢，扭矩扳手一擰——數值不達標。絲扣明明擰到了位，降溫后一測又合格，偏偏在高溫時段怎么都鎖不緊。這不是操作失誤，是熱膨脹在作怪。高溫環境下，鋼筋與套筒膨脹量不一致，絲扣咬合變松，預緊力衰減，成為夏季鋼筋機械連接施工質量的重大隱患。有項目統計，高溫期鋼筋連接接頭一次驗收合格率比春秋季低兩成以上，現場投訴翻了好幾倍。
直螺紋鋼筋套筒為什么怕高溫？
直螺紋套筒連接，鋼筋絲頭與套筒內螺紋剛性咬合。溫度一升，鋼筋徑向膨脹，套筒也跟著脹——但膨脹量有差異。原本擰緊的絲扣間隙被“撐”大，預緊力隨之下降。同時，直螺紋施工需要旋轉鋼筋，高溫下鋼筋受熱變軟，旋轉阻力增大，工人擰不到標準扭矩就收手的情況并不少見。
雙螺套的解決辦法

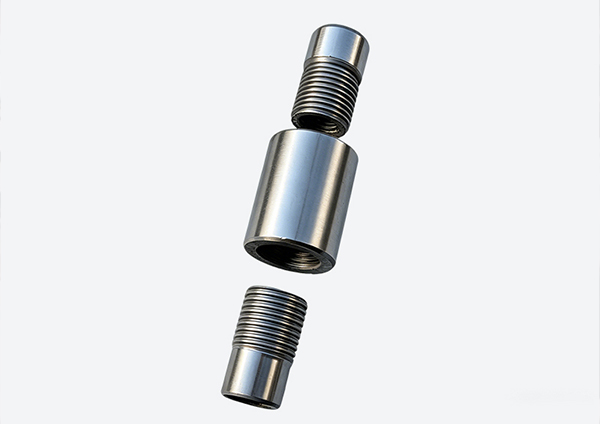

雙螺套鋼筋套筒的結構完全不同。它由兩個內螺套、一個外螺套組成，施工時鋼筋固定不動，只旋轉外螺套。外螺套帶動兩側內螺套均勻收進，完成對接。
這個結構的好處在于間隙可自適應調整。直螺紋是“硬咬合”，熱膨脹產生的間隙無法補救；雙螺套的外螺套與內螺套之間留有配合余量，升溫后絲扣間隙即使變大，外螺套仍可通過繼續旋進補償松動。一句話：直螺紋怕熱脹，雙螺套給熱脹留了調節空間。
高溫下的扭矩衰減實測
實驗室對比測試數據如下（Φ25規格，初始扭矩260N·m）
| 環境溫度 | 直螺紋扭矩衰減率 | 雙螺套扭矩衰減率 |
| 35℃ | 8%-12% | 3%-5% |
| 45℃ | 15%-22% | 6%-9% |
| 55℃ | 25%-35% | 10%-14% |
（以上為多家檢測機構重復測試的平均值區間）
55℃環境下，直螺紋扭矩衰減接近三分之一，雙螺套控制在10%-14%。雙螺套的扭矩穩定性比直螺紋高出30%以上。
抗拉強度高溫測試
常溫下，直螺紋和雙螺套都能達到I級接頭標準。但高溫下差異明顯：
35℃：兩者抗拉強度均無明顯下降。
45℃：直螺紋下降約5%-8%，螺紋輕微變形；雙螺套下降約2%-4%，絲扣完好。
55℃：直螺紋下降12%-18%，螺紋損傷不可恢復；雙螺套下降約5%-9%，降溫后重新緊固可恢復大部分性能。
差距根源在受力機制。直螺紋靠絲扣直接咬合傳力，高溫下螺紋軟化、間隙增大，有效承載面積減少。雙螺套的外螺套將兩側內螺套“箍”在一起，即使絲扣間隙因熱脹增大，外螺套的環向約束依然保證足夠的抗拉承載力。
高溫施工操作口訣
現場記住兩句話：“鋼筋不轉螺套轉，間隙調小扭矩穩” 。

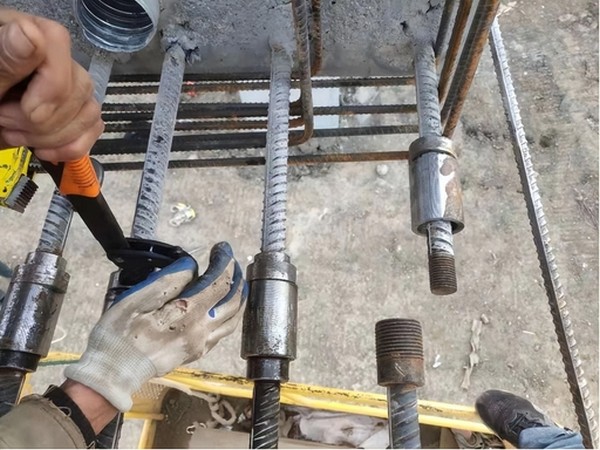

鋼筋不轉螺套轉：兩根鋼筋全程固定，只旋轉外螺套。高溫下鋼筋變軟，強行旋轉損傷絲牙，不轉鋼筋從源頭規避風險。
間隙調小扭矩穩：高溫施工時適當調小內螺套與外螺套的配合間隙，減少熱膨脹帶來的“空轉”余地。緊固后用扭矩扳手鎖緊鎖母，確保無松動。
扭矩復測：每30根抽檢1根
《鋼筋機械連接技術規程》JGJ 107-2016規定，螺紋接頭安裝后應抽取10%進行擰緊扭矩校核。高溫施工條件下建議加密頻次——每30根抽檢1根，抽檢率約3.3%，高于規程基本要求。
關鍵節點（梁柱節點、后澆帶、鋼筋籠對接）在混凝土澆筑前須二次復測。高溫時段施工的接頭，建議在當天溫度最高的時段（下午2-4點）做一次專項扭矩抽檢，此時熱膨脹量最大，最能暴露問題。
絲扣外露與間隙檢查
雙螺套鋼筋套筒的獨有檢查項目：鎖緊螺套與套筒主體端面之間的縫隙。充分擰緊后，兩端鎖緊螺套應貼合套筒主體端面，兩側間隙均勻，不能一端壓緊一端縫隙偏大。鋼筋單側外露螺紋不宜超過2扣。
高溫施工環境下，建議晨間（氣溫較低時）和午后（氣溫最高時）各做一次間隙測量對比。如果間隙變化超過0.5mm，說明熱膨脹影響顯著，需要重新緊固。
一句話總結
40℃+高溫仍在持續，鋼筋機械連接夏季施工質量不能靠“手感”和“經驗”。雙螺套鋼筋套筒憑借外螺套獨立旋轉、間隙自適應補償的結構優勢，在扭矩穩定性、抗拉強度保持率上優于傳統直螺紋鋼筋套筒。配合“每30根抽檢1根”的扭矩復測制度，高溫施工的接頭質量完全可控。
#雙螺套鋼筋套筒 #高溫施工鋼筋套筒扭矩衰減 #雙螺套熱膨脹補償 #鋼筋機械連接夏季施工質量 #套筒抗拉強度高溫測試 #鋼筋機械連接 #高溫施工 #扭矩復測 #套筒連接質量 #JGJ107
