最近跑項目的采購方可能會發現，T63 鋼筋套筒出現的頻率越來越高。橋梁、超高層、水利這些重點工程里，設計圖紙上開始出現 T63 的字樣。很多采購方的第一反應是：這是什么？和現在用的 HRB400 有什么區別？現在要不要跟進？這篇文章把這些問題講清楚。

一、T63 到底是什么

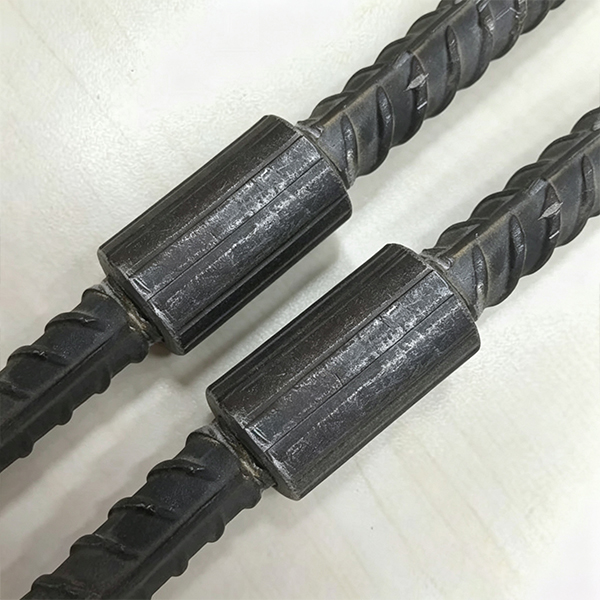

T63 就是屈服強度 630MPa 級的高強鋼筋，比現在主流的 HRB400（屈服強度 400MPa）高出 57.5%。抗拉強度標準值 790MPa，強度設計值 545N/mm2。配套的T63 鋼筋套筒，就是專門連接這種高強鋼筋的機械接頭。

名字里的 "T" 代表熱處理，說明這種鋼筋是通過熱處理工藝獲得高強度的。還有一種 T63E，"E" 代表抗震，最大力總伸長率要求更高，不小于 9.0%，用在抗震設防區的關鍵構件上。

二、為什么越來越多人用

核心原因就一個：省鋼量。

強度高意味著用更少的鋼筋就能達到同樣的承載力。行業公開資料顯示，T63 替代 HRB400 可節省 30% 到 43.7% 的用鋼量。一個項目少用幾千噸鋼材，采購成本、運輸成本、加工成本都跟著降。

還有一個附帶好處：鋼筋少了，梁柱節點里的鋼筋間距就大了，混凝土更容易下料和振搗密實，施工質量反而更好。尤其是超高層底部柱、橋梁主塔這些鋼筋特別密集的部位，用更高強度的鋼筋能有效緩解密集問題。

用鋼量少了，碳排放也少了。鋼材生產是高碳排放行業，少用鋼材就是直接減碳，這和雙碳目標的方向一致。

三、不是三無產品，已經有標準支撐

T63 不是什么新概念，也不是鋼筋套筒廠家自己編的牌號，已經有地方標準支撐。

甘肅出臺了 DB62/T 3197-2020《熱處理帶肋高強鋼筋混凝土結構技術規程》，江蘇也有相關的地方標準，新疆編制了 630MPa 級高強鋼筋的地方技術標準。這些標準對 T63 鋼筋的材料性能、設計計算、構造要求、施工驗收都做了規定，設計和施工有章可循。

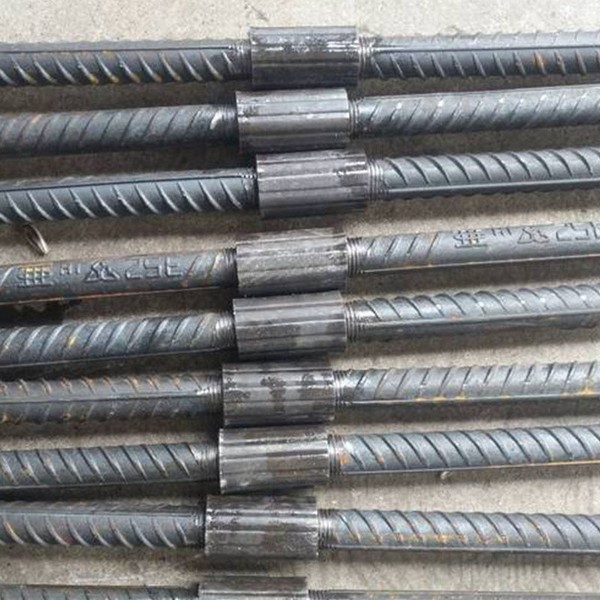

接頭方面，T63 套筒按 JGJ 107-2016《鋼筋機械連接技術規程》執行，I 級接頭的屈服強度和抗拉強度標準值不小于高強鋼筋對應值的 1.2 倍，確保接頭比鋼筋還結實。

四、現在主要用在哪些地方

目前 T63 還沒有普及到普通房建，主要集中在對承載力要求高的領域：

大跨度橋梁。 主塔、錨碇、承臺這些部位鋼筋粗、受力大，用 T63 能減少配筋數量，降低施工難度。

超高層建筑。 底部的柱、墻、基礎荷載大，用 T63 能減少鋼筋用量，緩解節點鋼筋密集的問題。

水利工程。 大壩、水閘、泵站這些大體積混凝土結構，常用大直徑鋼筋，T63 能在滿足承載力的前提下減小鋼筋直徑。

工業廠房。 有吊車的廠房、大跨度框架，吊車梁承受反復動荷載，T63 的高強度和高安全儲備適配這類工況。

高抗震設防區。 T63E 抗震鋼筋用在框架柱、梁、剪力墻等關鍵構件，高強度加高延性適配抗震要求。

五、采購方現在要不要跟進

這個問題沒有標準答案，看項目情況。

如果你的項目主要是普通房建，HRB400 完全夠用，沒必要強行換 T63。材料、設備、施工隊伍都成熟，成本可控，用著放心。

如果項目涉及橋梁、超高層、水利、大跨度廠房，或者設計圖紙已經指定了 T63，那就要提前準備。別等材料進場了才發現設備用不了、供應商沒找好，臨時抓瞎。

具體準備四件事：

確認套絲設備能不能用。 T63 鋼筋強度高，套絲需要適配高強鋼筋的滾絲輪和剝肋刀。老舊設備可能套不動，或者套出來的絲頭牙形不飽滿。提前拿一根 T63 鋼筋在現有設備上試套，看絲頭質量是否達標，不行就換刀具或升級設備。

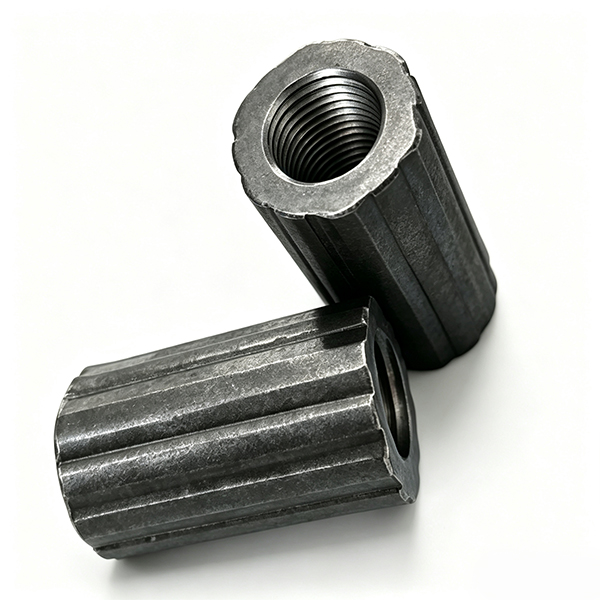

找靠譜的 T63 套筒供應商。 T63 套筒通常采用合金結構鋼加調質熱處理，質量差異比普通套筒大。提前考察供應商，看材質報告、型式檢驗報告、出廠檢驗記錄，拿樣品做拉力試驗，確認破壞位置在鋼筋母材而不是接頭。像鋼筋套筒廠家恒翔這類有 T63 產品的套筒廠家，會提供完整的材質報告和型式檢驗報告，采購方可以提前納入考察范圍，等項目需要時直接用。

熟悉驗收標準。 T63 接頭的拉力試驗合格判定值和 HRB400 不一樣，HRB400 的抗拉強度標準值是 540MPa，T63 是 790MPa。質檢員和監理要搞清楚判定標準，不能用舊標準驗收新接頭，否則容易誤判。

和設計提前溝通。 如果項目上有適合用 T63 的部位，可以在設計階段提建議，經過設計驗算和同意后采用，通過優化配筋降低成本。但必須經過設計確認，不能施工方自行替換。

總而言之，高強鋼筋升級是大方向，從 HRB400 到 T63 是遲早的事。但采購方不用焦慮，也不用盲目跟風。普通項目繼續用 HRB400 沒問題，重點項目提前了解、提前準備就行。趨勢來了不被動，這就夠了。

#T63 鋼筋套筒 #T63 高強套筒 #外六角套筒 #高強鋼筋 #行業趨勢 #HRB400 #鋼筋套筒廠家恒翔
